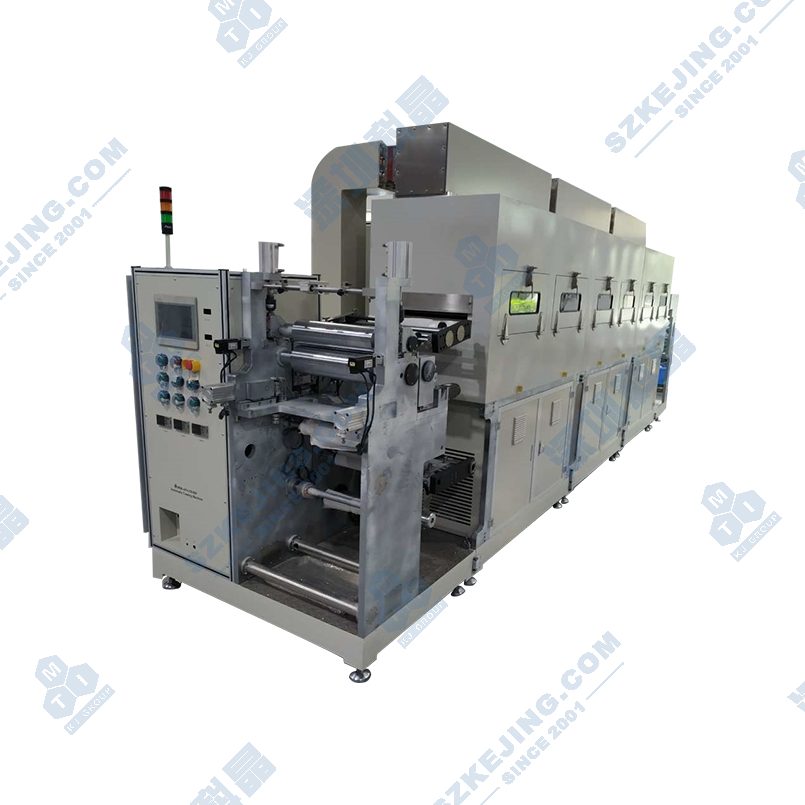

MSK-AFA-E550-CM6 轉移式涂布機

應用范圍：本設備應用于鋰電池正、負極極片涂布工藝，采用三輥轉移涂布工藝。三輥轉移涂布采用計量刮刀、金屬涂布輥、橡膠輥機構設計，可實現連續涂布、間歇涂布兩種涂布涂布工藝。該設備也適用于對一些其它類型漿料及基材的涂布工藝。設備具有較高的涂布精度，一致性和穩定性好，可應用于鋰離子電池、FCCL、光學薄膜、高端膠帶以及各種功能薄膜行業，適合中式線或樣品線的產品生產及工藝摸索

產品型號：MSK-AFA-E550-CM6

設備尺寸：L10710*W2450*H1450mm

重量：約10t

上架時間：2022-08-23

版本號：V1.1

A^-A⁺

產品簡述產品詳情產品視頻留言咨詢

本設備應用于鋰電池正、負極極片涂布工藝，采用三輥轉移涂布工藝。三輥轉移涂布采用計量刮刀、金屬涂布輥、橡膠輥機構設計，可實現連續涂布、間歇涂布兩種涂布涂布工藝。該設備也適用于對一些其它類型漿料及基材的涂布工藝。設備具有較高的涂布精度，一致性和穩定性好，可應用于鋰離子電池、FCCL、光學薄膜、高端膠帶以及各種功能薄膜行業，適合中式線或樣品線的產品生產及工藝摸索.

功能特點

有較寬的涂布窗口；
逗號刮刀計量，刮刀高度自動調節，調節精度高；
膠輥移動電機控制，速度快，振動小；
料盒自動移動，定位精度高；
操作調節簡單方便；
基材張力控制，走帶穩定；
放卷，牽引、收卷配置糾偏功能；
熱風式弧形烘箱，主驅動導向輥，適合低張力走帶，上、下雙面吹風，干燥效果優質；
PLC控制，HMI操作，方便易用；
配置多節烘箱獨立控溫，可實現涂料的溫度梯度烘烤，可有效控制涂層龜裂；
配置MSK-50取樣器，實現取樣測量；
可選配溶劑處理裝置；
可選配NMP濃度檢測功能。

技術參數
電源		三相五線制AC380V±10%，頻率50Hz，功率88KW
氣源		0.5～0.8MPa壓縮空氣
涂布方式		連續涂布、間歇涂布
適用體系		正極油系漿料（鈷酸鋰、磷酸鐵鋰、錳酸鋰、三元）、負極水系漿料（石墨、硅系負極）、超級電容器漿料
導輥幅寬		550mm
基材幅寬		Max.530mm
機械速度		Max.5m/min
涂布速度		Max.4m/min（參考石墨負極涂布速度，粘度2000 mPa.s ，固含量45%，涂層干厚90μm）
轉移涂布	涂布厚度	連續涂布單面干厚度：30～150μm （視漿料確定，參考材料要求）間歇涂布單面干厚度：30～100μm （視漿料確定，參考材料要求）面密度：≤±1.5%（含基材，不含邊緣異常區域，取樣測量標準見產品評估）
	刮刀調節	自動調節，顯示精度1μm
	料盒容積	約3L
	涂布寬度	50～510mm，可通過擋板調節
	刮刀直徑	直徑Ф100mm
涂輥直徑		直徑Ф120mm，表面鍍鉻
膠輥直徑		直徑Ф120mm，表面包膠
涂布長度		涂層長度10～5000mm，留白長度10～500mm，精度±1mm
兩面對齊		±0.5mm（長度方向）
干燥單元	長度	單節1.5m，6節共9m
	干燥方式	熱風干燥，上下出風，熱風直排
	加熱方式	電加熱，標配U型加熱管
	加熱箱	單節含U型加熱管12根，單根1KW，計12KW，6節共72KW
	干燥溫度	Max.150℃,均勻性±5℃（工作位置）
	進風	每節1臺，離心風機，風量2640m^3?h ，功率1.5KW ，變頻調節
	排風	共2臺，離心風機，每臺風量3840m^3?h ，功率2.2KW ，變頻調節
張力控制		Max.80N
收放卷徑		Max.Ф350mm
收放卷精度		±0.5mm
收放卷芯		3英寸氣脹軸
操作方向		沿箔材傳遞方向，右側為操作側
設備尺寸		L10710W2450H1450mm
重量		約10t
