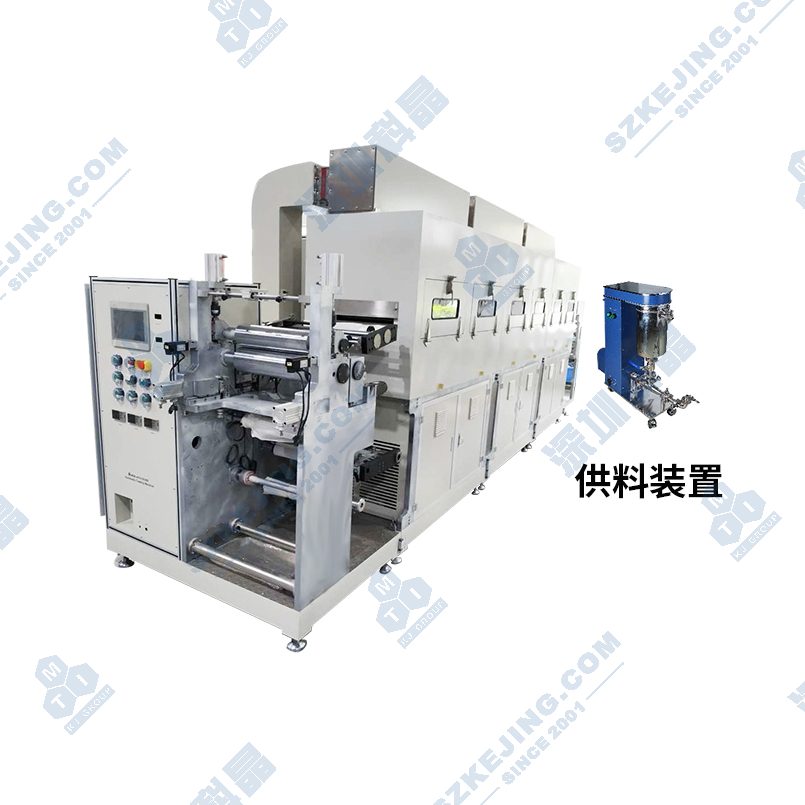

MSK-AFA-DE550-CM3 擠壓轉移式涂布機

應用范圍：本設備應用于鋰電池正、負極極片涂布工藝，兼容擠壓涂布及三輥轉移涂布2種涂布工藝。擠壓涂布通過配置slot die狹縫擠壓涂布模頭、精密計量供料系統與進料閥體配合可實現連續涂布、條紋涂布、間歇涂布、網格涂布等涂布工藝。三輥轉移涂布采用計量刮刀、金屬涂布輥、橡膠輥機構設計，可實現連續涂布、間歇涂布兩種涂布涂布工藝。該設備也適用于對一些其它類型漿料及基材的涂布工藝。設備具有較高的涂布精度，一致性和穩定性好，可應用于鋰離子電池、FCCL、光學薄膜、高端膠帶以及各種功能薄膜行業，適合中式線或樣品線的產品生產及工藝摸索。

產品型號：MSK-AFA-DE550-CM3

設備尺寸：L6200* W1510*H2400mm

重量：約6t

上架時間：2022-08-11

版本號：V1.1

A^-A⁺

產品簡述產品詳情產品視頻留言咨詢

本設備應用于鋰電池正、負極極片涂布工藝，兼容擠壓涂布及三輥轉移涂布2種涂布工藝。擠壓涂布通過配置slot die狹縫擠壓涂布模頭、精密計量供料系統與進料閥體配合可實現連續涂布、條紋涂布、間歇涂布、網格涂布等涂布工藝。三輥轉移涂布采用計量刮刀、金屬涂布輥、橡膠輥機構設計，可實現連續涂布、間歇涂布兩種涂布涂布工藝。該設備也適用于對一些其它類型漿料及基材的涂布工藝。設備具有較高的涂布精度，一致性和穩定性好，可應用于鋰離子電池、FCCL、光學薄膜、高端膠帶以及各種功能薄膜行業，適合中式線或樣品線的產品生產及工藝摸索。

功能特點

模塊化設計可擴展兼容多種涂布工藝，本機兼容擠壓涂布和轉移涂布2種涂布工藝；
擠壓涂布：
1、涂布精度高、一致性好

2、可配置多種涂布模頭，以適應不同涂料參數

3、模頭位置自動調節，定位精度好

4、漿料封閉運行，無外界參數干擾

5、通過配置閥體和墊片可實現連續涂布、間歇涂布、條紋涂布及網格涂布
轉移式涂布：
1、有較寬的涂布窗口

2、逗號刮刀計量，刮刀高度自動調節，調節精度高

3、膠輥移動電機控制，速度快，振動小

4、料盒自動移動，定位精度高

5、操作調節簡單方便
基材張力控制，走帶穩定；
放卷，牽引、收卷配置糾偏功能；
熱風式弧形烘箱，主驅動導向輥，適合低張力走帶，上、下雙面吹風，干燥效果優質；
PLC控制，HMI操作，方便易用；
配置多節烘箱獨立控溫，可實現涂料的溫度梯度烘烤，可有效控制涂層龜裂；
配置MSK-50取樣器，實現取樣測量；
配置供料裝置MSK-156；
可選配溶劑處理裝置；
可選配NMP濃度檢測功能。

技術參數
電源		三相五線制AC380V±10%，頻率50Hz，功率50KW
氣源		0.5～0.8MPa壓縮空氣
涂布方式		擠壓涂布：連續涂布、間歇涂布轉移涂布：連續涂布、間歇涂布
適用體系		正極油系漿料（鈷酸鋰、磷酸鐵鋰、錳酸鋰、三元）、負極水系漿料（石墨、硅系負極）、超級電容器漿料
導輥幅寬		550mm
基材幅寬		Max.530mm
機械速度		Max.5m/min
涂布速度		Max.2m/min（參考石墨負極涂布速度，粘度2000 mPa.s ，固含量45%，涂層干厚90μm）
擠壓涂布	涂布模頭	材質：SUS630
		精度：唇口直線度≤3μm
		涂布寬度：最大500mm
	模頭墊片	厚度尺寸范圍： 0.3mm、0.4mm、0.5mm、0.6mm、 0.8mm、1.0mm 標配1套墊片，厚度及開口尺寸客戶指定
	涂布厚度	連連續涂布單面干厚度：30～150μm （視漿料確定，參考材料要求）間歇涂布單面干厚度：30～100μm （視漿料確定，參考材料要求）精度：≤±2μm(不含邊緣異常區域，取樣測量標準見產品評估)
	涂布面密度	≤±1%（含基材，不含邊緣異常區域，取樣測量標準見產品評估）
	模頭調節	自動調節，顯示精度1μm
轉移涂布	涂布厚度	連續涂布單面干厚度：30～150μm （視漿料確定，參考材料要求）間歇涂布單面干厚度：30～100μm （視漿料確定，參考材料要求）精度：≤±3μm(不含邊緣異常區域，取樣測量標準見產品評估)
	涂布面密度	≤±1.5%（含基材，不含邊緣異常區域，取樣測量標準見產品評估）
	刮刀調節	自動調節，顯示精度1μm
	料盒容積	約2L(涂布寬度360mm)
	涂布寬度	50～510mm，可通過擋板調節
	刮刀直徑	直徑Ф100mm
涂輥直徑		直徑Ф120mm，表面鍍鉻
膠輥直徑		直徑Ф120mm，表面包膠
涂布長度		涂層長度10～5000mm，留白長度10～500mm，精度±1mm
兩面對齊		±0.5mm（長度方向）
干燥單元	長度	單節1.5m，3節共4.5m
	干燥方式	熱風干燥，上下出風，熱風直排
	加熱方式	電加熱，標配U型加熱管
	加熱箱	單節含U型加熱管12根，單根1KW，計12KW，3節共36KW
	干燥溫度	Max.150℃,均勻性±5℃（工作位置）
	進風	每節1臺，離心風機，風量2640m^3?h ，功率1.5KW ，變頻調節
	排風	共1臺，離心風機，風量3840m^3?h ，功率2.2KW ，變頻調節
張力控制		Max.80N
收放卷徑		Max.Ф350mm
收放卷精度		±0.5mm
收放卷芯		3英寸氣脹軸
操作方向		沿箔材傳遞方向，右側為操作側
設備尺寸		L6200* W1510*H2400mm
重量		約6t
