● 通過真空吸鑄將熔融狀態下的樣品吸入到銅模中，鑄造成直徑為6mm的金屬棒（最多可處理樣品量為30g）
● 設計每個工位熔煉樣品量< 10 g，溫度可達3000℃
● 真空腔體，電弧槍和銅坩堝都可以通入冷卻水
● 電弧槍與熔煉樣品的角度和距離可以手動調節

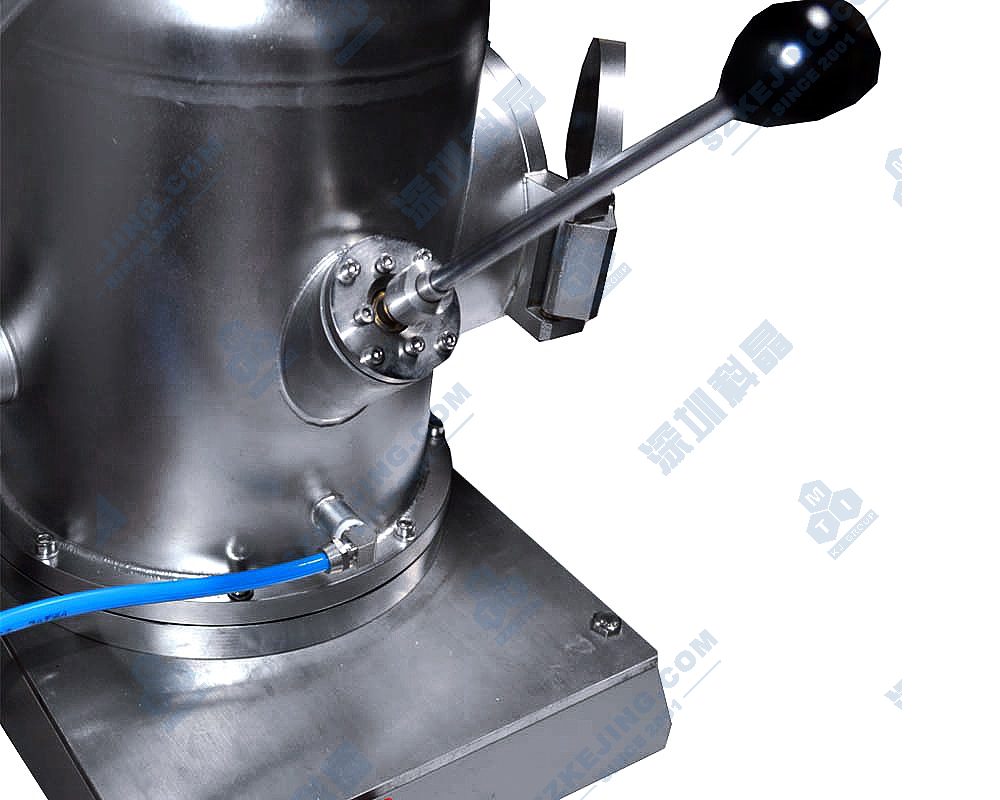

● 手動樣品桿，可在不破壞真空的環境下，對樣品進行翻轉

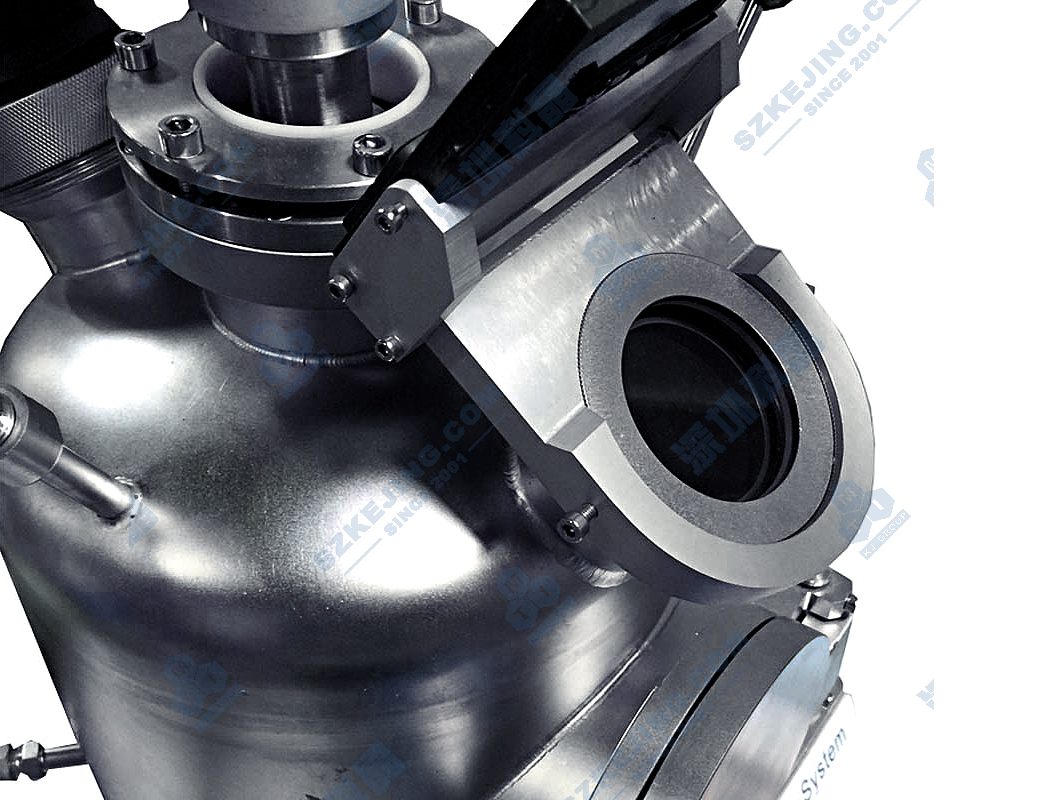

● 真空腔體上安裝有觀察窗口，采用偏光鏡，可熔煉過程中觀察樣品狀態

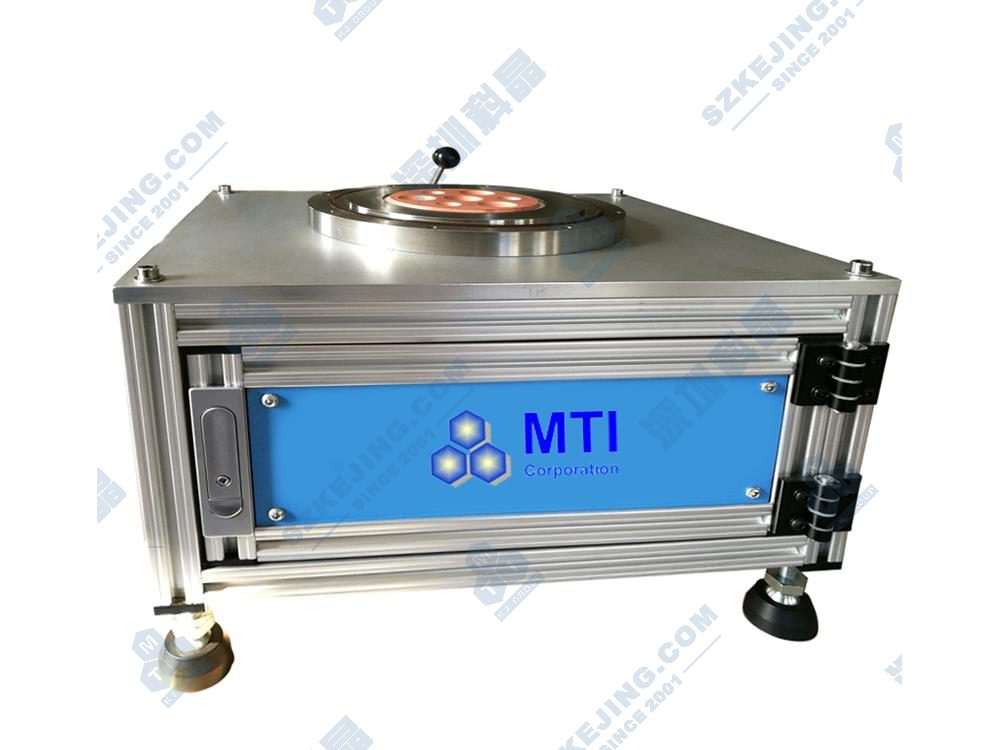

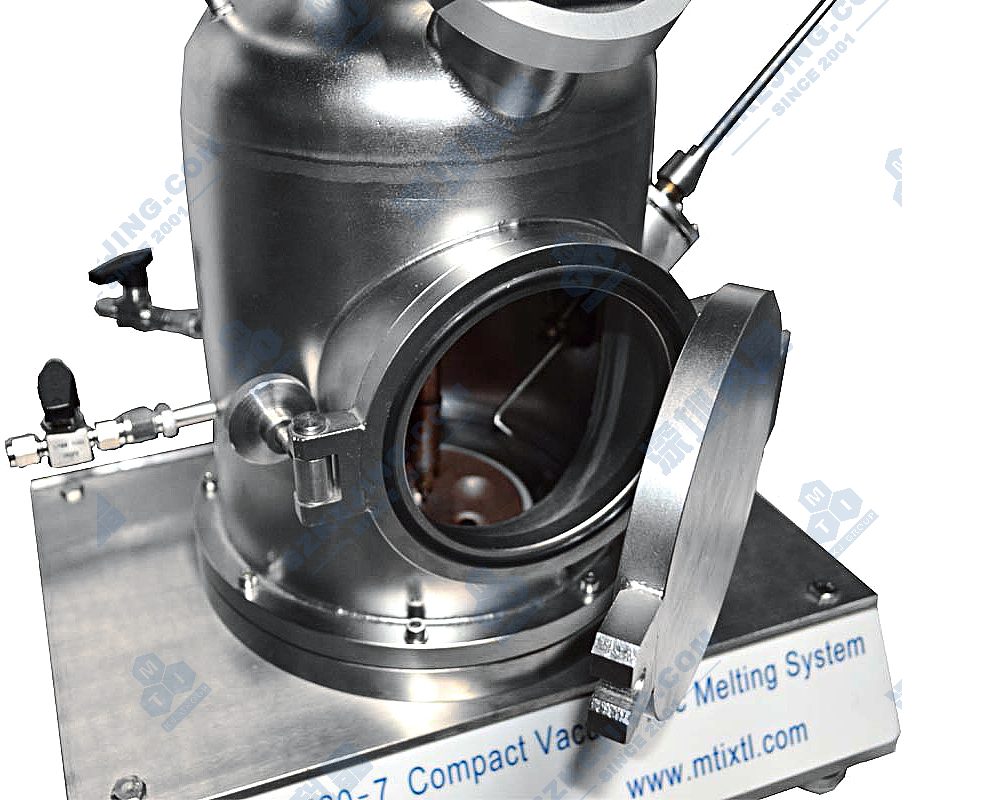

                               吸鑄裝置                    腔體門

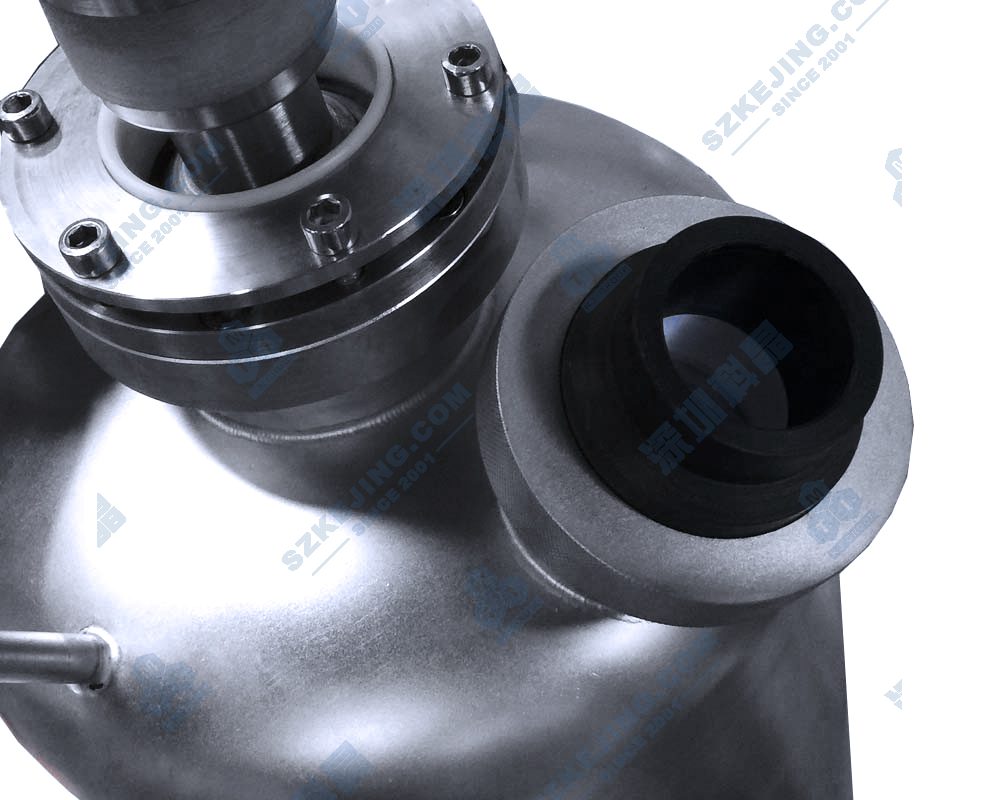

       前觀察窗                     后觀察窗                  樣品翻轉桿

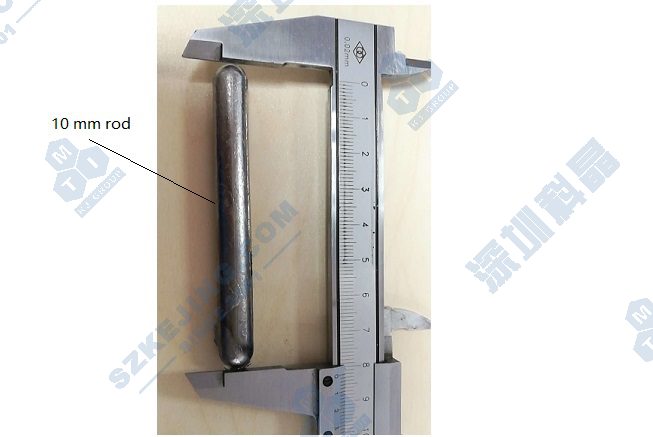

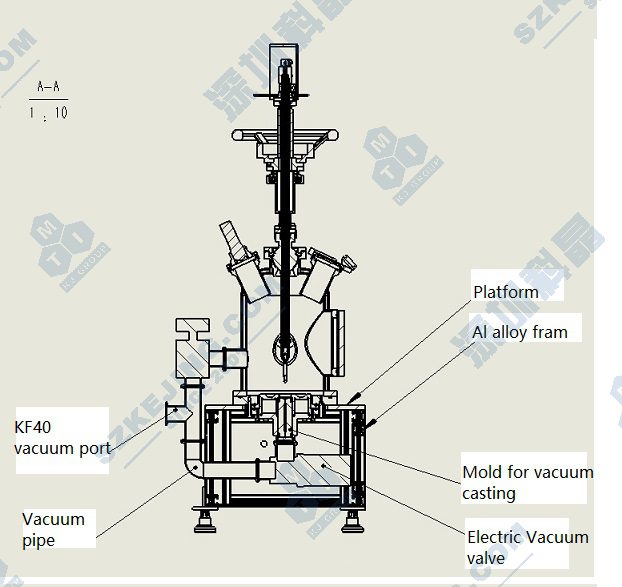

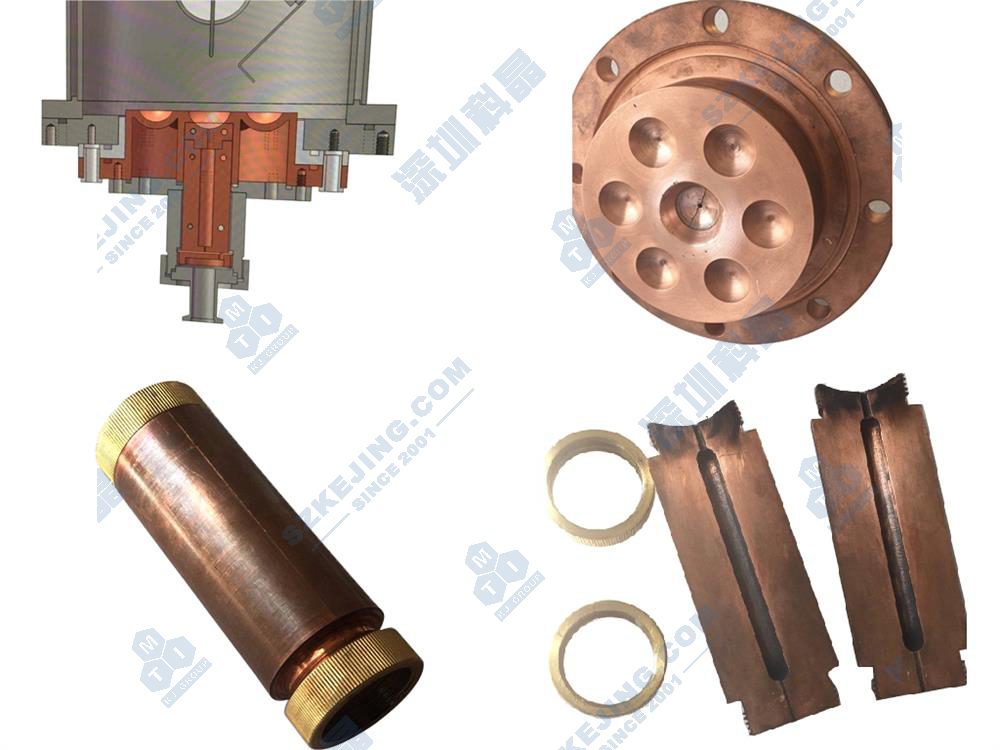

● 真空吸注裝置，可鑄造出直徑為6mm的圓棒，最大吸鑄樣品量為30g
● 通過對銅模抽氣，使熔融態的金屬迅速進入到銅模中，可得到縮孔較小的金屬棒

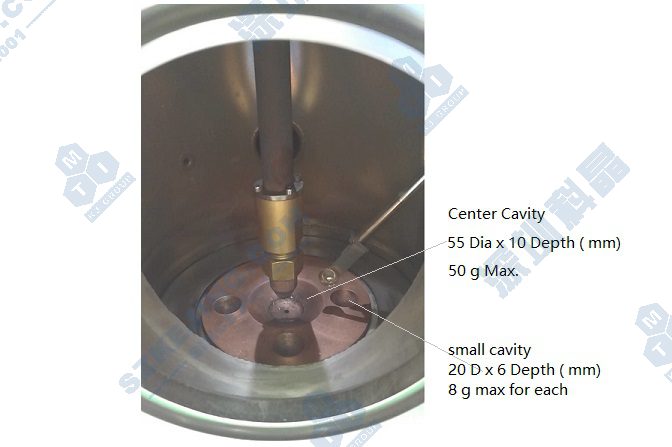

● 水冷銅坩堝有7個工位
● 中間工位尺寸為Φ35*10mm,底部安裝有吸鑄裝置
● 其他6個工位的尺寸為Φ25*8mm,最大可熔樣品量為10g

一個機械壓力表安裝在真空腔體上，實時監測腔體內的氣壓

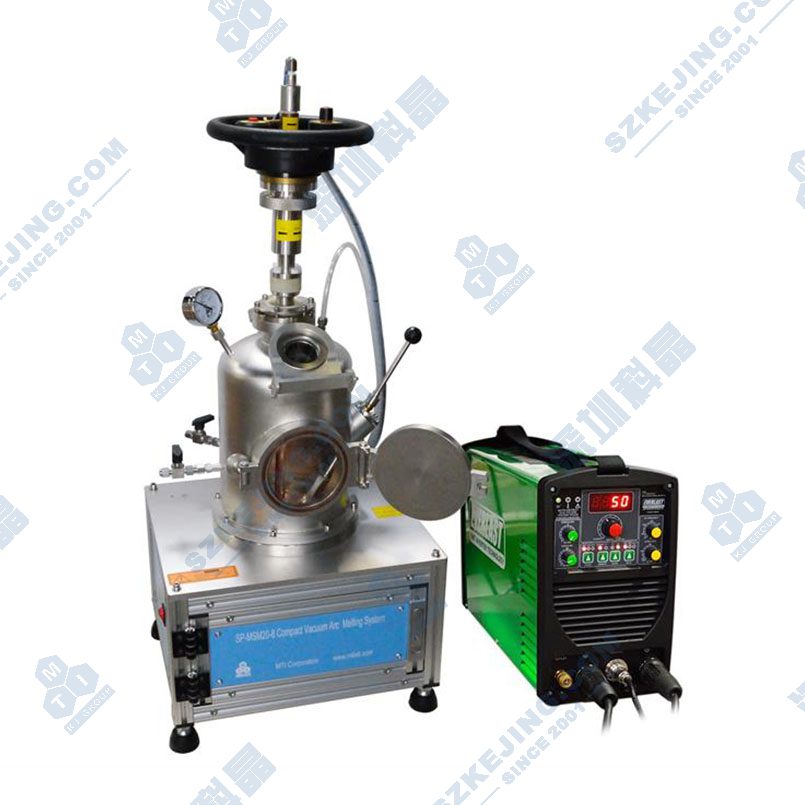

● 輸入電壓: 380V，三相，50Hz
● 最大功率：7.5KW（需要60A的空氣開關）
● 最大輸出電流：185A

● 直徑為4mm的鎢電極（電弧槍可通水冷卻），非自耗式鎢電弧針
● 電極與樣品的角度和距離可調節（最大調節距離為30mm）
● 每個工位可熔煉樣品量< 10 g，最高溫度可達3000℃

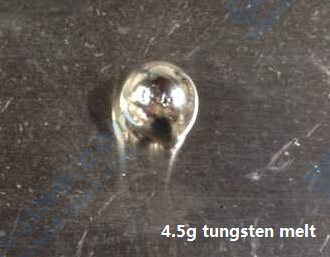

● 圖A是熔煉4.5g鎢金屬塊

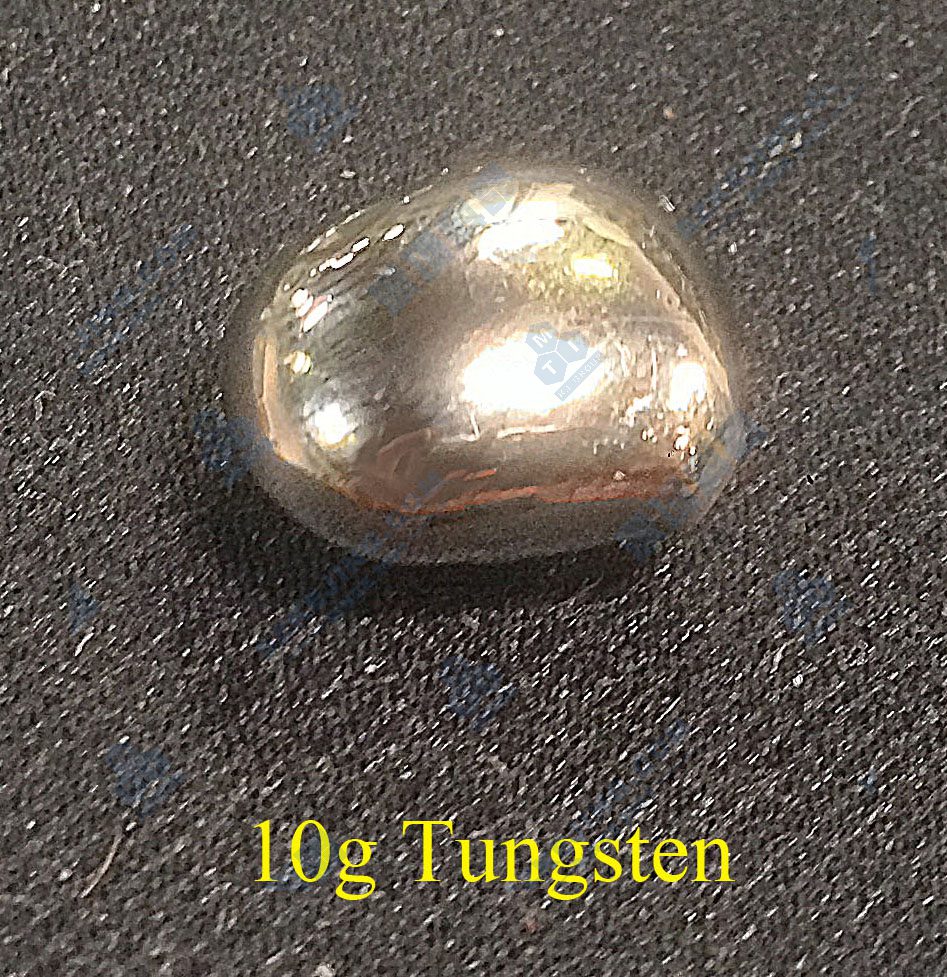

● 圖B是熔煉10g的鎢金屬塊

             圖A                           圖B

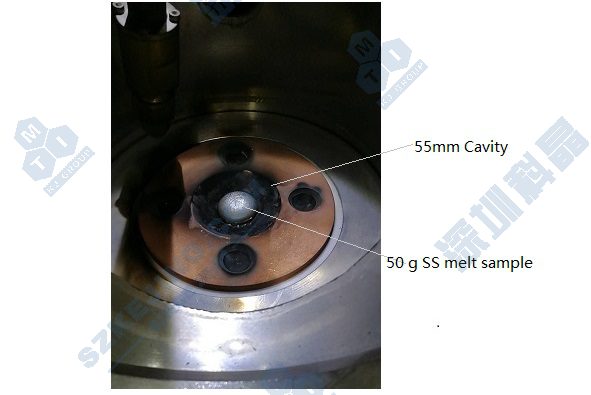

可選擇更大尺寸銅坩堝（D50mm*10mm深），更換熔煉電源（可更換為最大電流300A型）以及鎢電極，實現50g樣品的熔煉量（如下圖所示，樣品為SS304不銹鋼）

● 水冷卻真空腔體，其尺寸為Φ 182 mm × 225 mm H
● 腔體門，直徑為Φ120mm
● 手動樣品桿，可在不破壞真空的環境下，對樣品進行翻轉
● 真空腔體上安裝有觀察窗口，采用偏光鏡，可熔煉過程中觀察樣品狀態

● 配用本司分子泵可到1E-5mbar，旋片機械泵泵可達1E-2mbar
● 建議采用分子泵來進行試驗

● 可選購循環水冷機KJ-5000，對真空腔體，電弧槍和銅坩堝進行水冷卻
● 所需水冷管尺寸為：12mm （外徑） x 8mm （內徑）
● 需要高純Ar氣，純度大于5N（99.999%）（設備中不包含），可采用5% H2 + 95% Ar，以達到更好地防止氧化效果

● 540 mm W × 540 mm D × 920 mm H (不包含起弧電源)
● 電源尺寸: 320 mm L x 185 mm W x 485 mm

Φ182 mm × 225 mm

50kg

CE認證
