OTF-1200X-S-HPCVD 1200℃坩堝可移動型管式爐

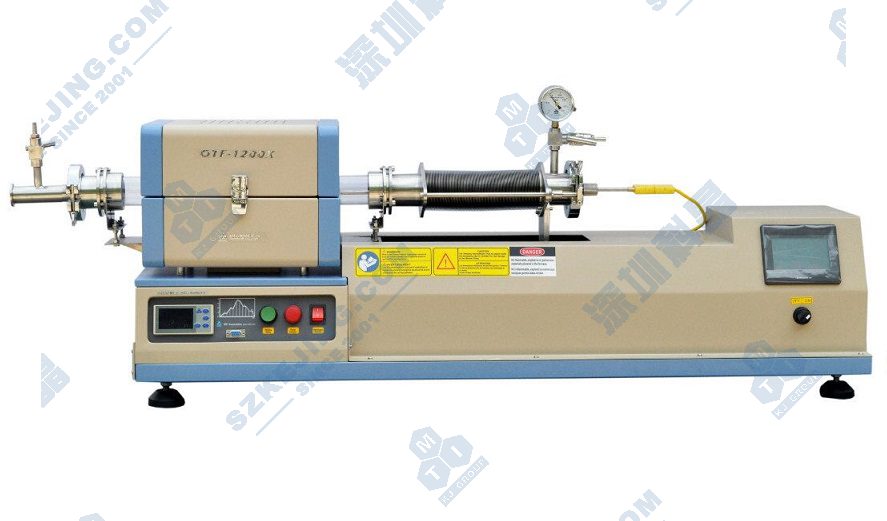

應用范圍：OTF-1200X-S-HPCVD是一款坩堝可爐管內移動（靠步進電機控制）的小型開啟式管式爐。爐管直徑為50mm,設備最高工作溫度為1200℃。

產品型號 ：OTF-1200X-S-HPCVD

上架時間：2019-07-17

產品簡述產品詳情產品視頻留言咨詢

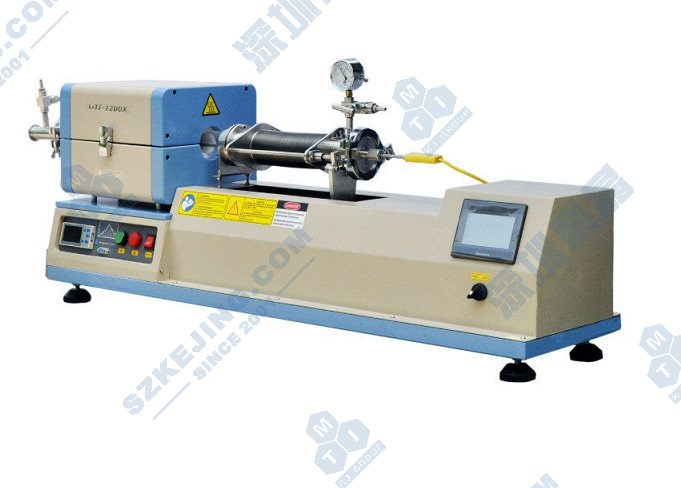

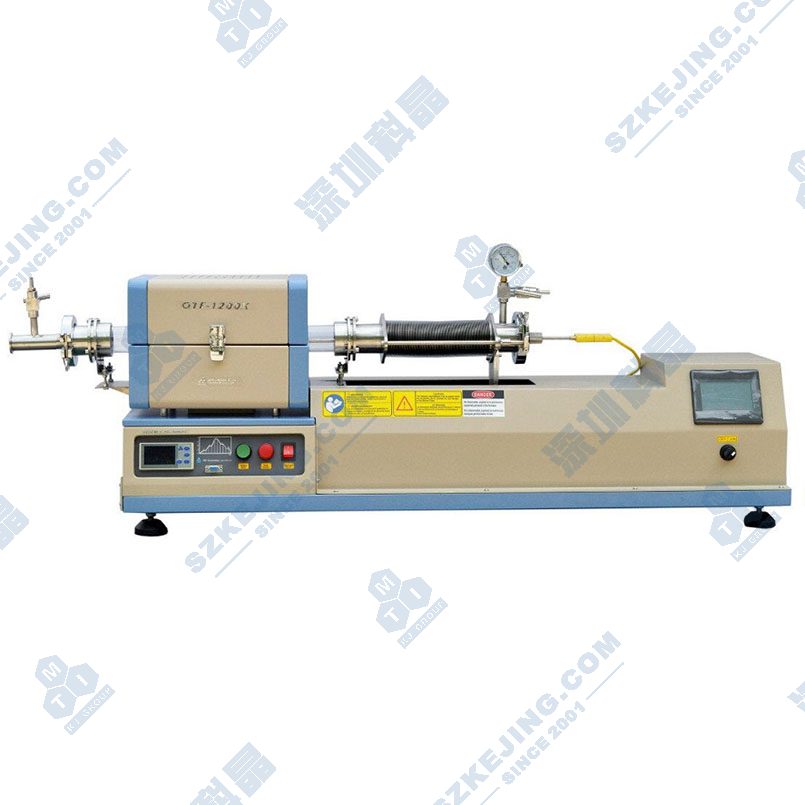

OTF-1200X-S-HPCVD是一款坩堝可爐管內移動（靠步進電機控制）的小型開啟式管式爐。爐管直徑為50mm,設備最高工作溫度為1200℃。

性能指標和基本配置

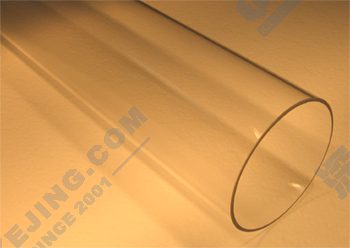

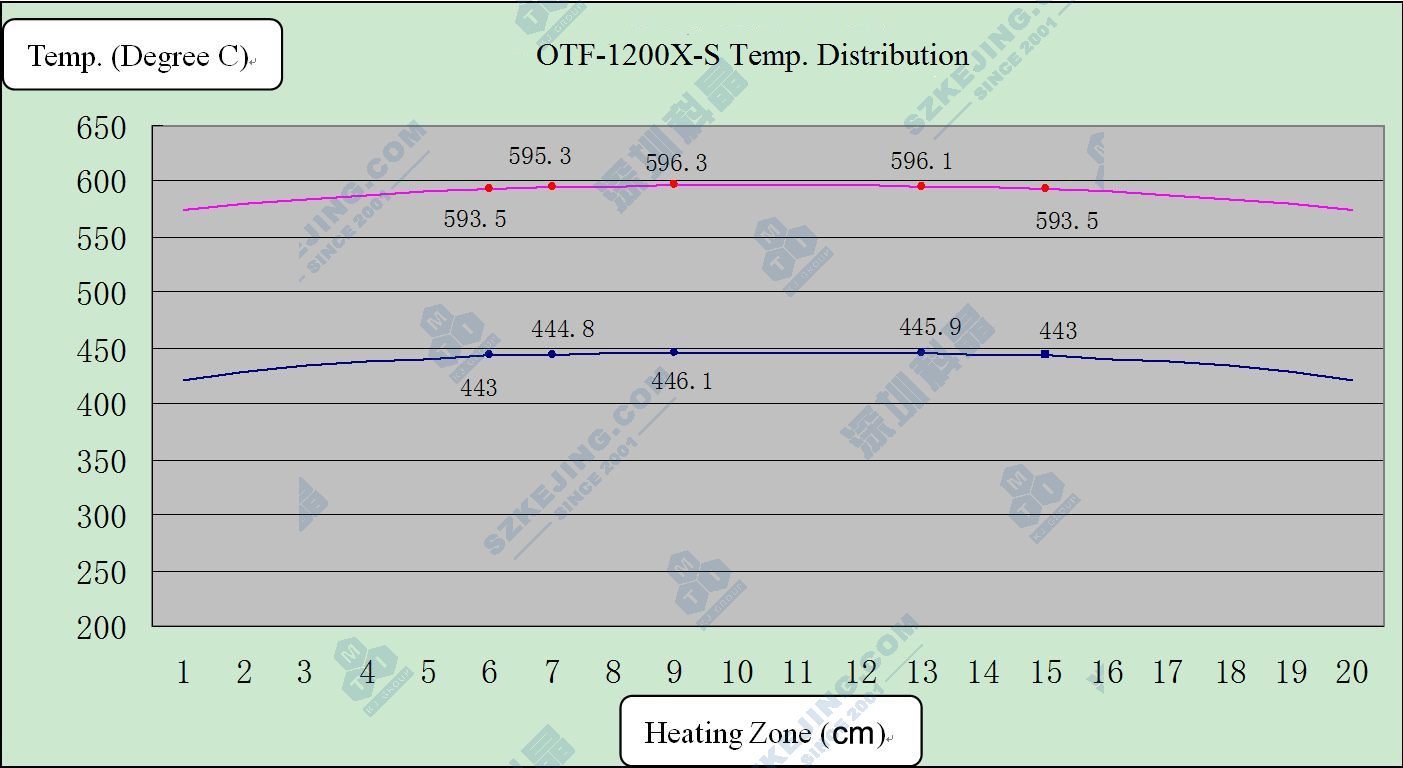

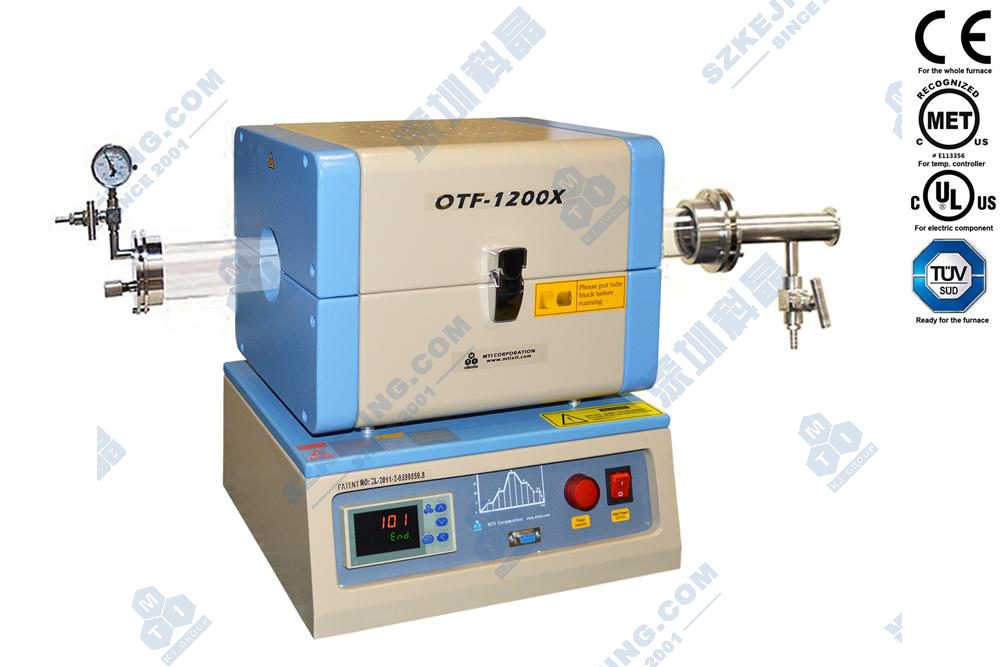

高溫爐部分	● 爐體設計為開啟式，以便于更換爐管 ● 工作電源：208 - 240 VAC, 50/60Hz ● 最大功率為：2KW ● 最高工作溫度：1200℃（<1hr) ● 連續工作溫度：1100℃ ● 加熱區長度：200mm ● 爐管：高純石英管，尺寸50mm?O.D?x?44mm?I.D?x?450mm?L)

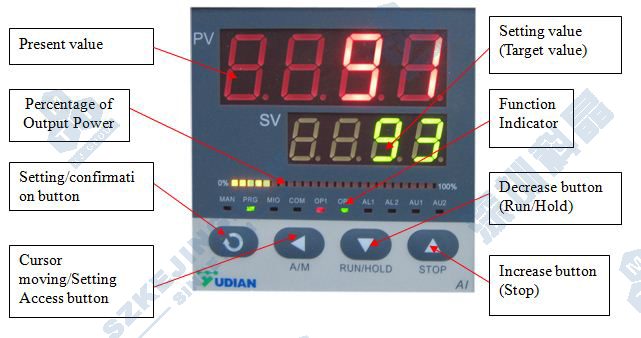

溫度控制系統	● 采用PID30段程序化控溫，其控溫精度為+/-1℃ ● 設有過熱和斷偶保護 ● 熱電偶采用K型熱電偶

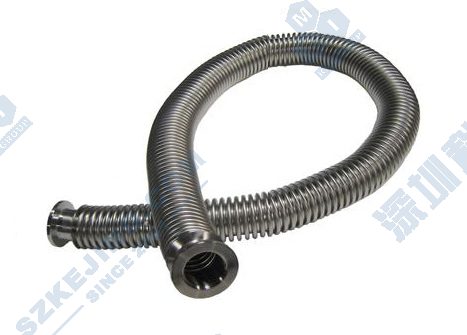

真空密封	● 采用KF結構密封法蘭，硅膠密封圈密封 ● 法蘭上安裝有一機械壓力表 ● 右端法蘭與一個真空不銹鋼波紋管連接（不銹鋼波紋管最大伸縮幅度為150mm) ● 真空度：10-2Torr(用機械泵抽） 10-5Torr(用分子泵抽）

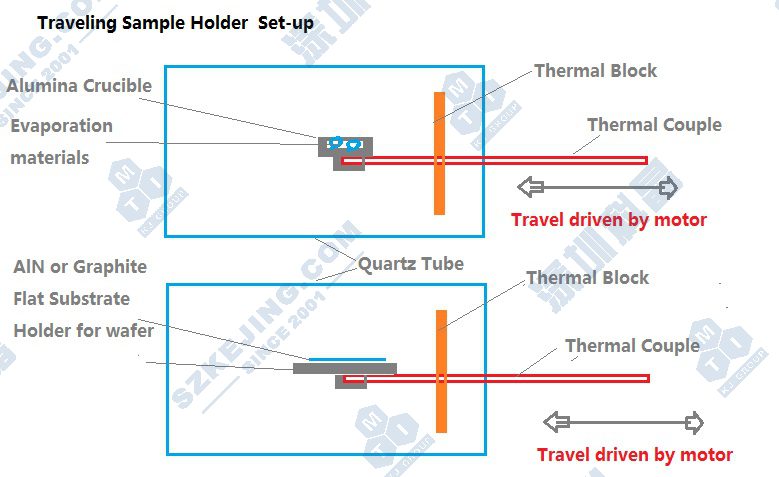

坩堝移動機構&PLC控制	● 一個直徑為1/4＂的歐米伽鎧裝熱電偶（K型），通過法蘭伸入到爐管中，并可隨坩堝移動，可實時監測樣品的實際溫度。 ● 通過步進電機移動爐管內的坩堝（樣品臺），最大行程為100mm，移動精度為1mm ● 通過觸摸屏設定坩堝一定的距離和目標位置，坩堝移動速度為180mm/min(更精確的移動速度，可與本公司聯系定制，需額外收費） ● 可觀察下圖，了解坩堝與熱電偶的安裝方法

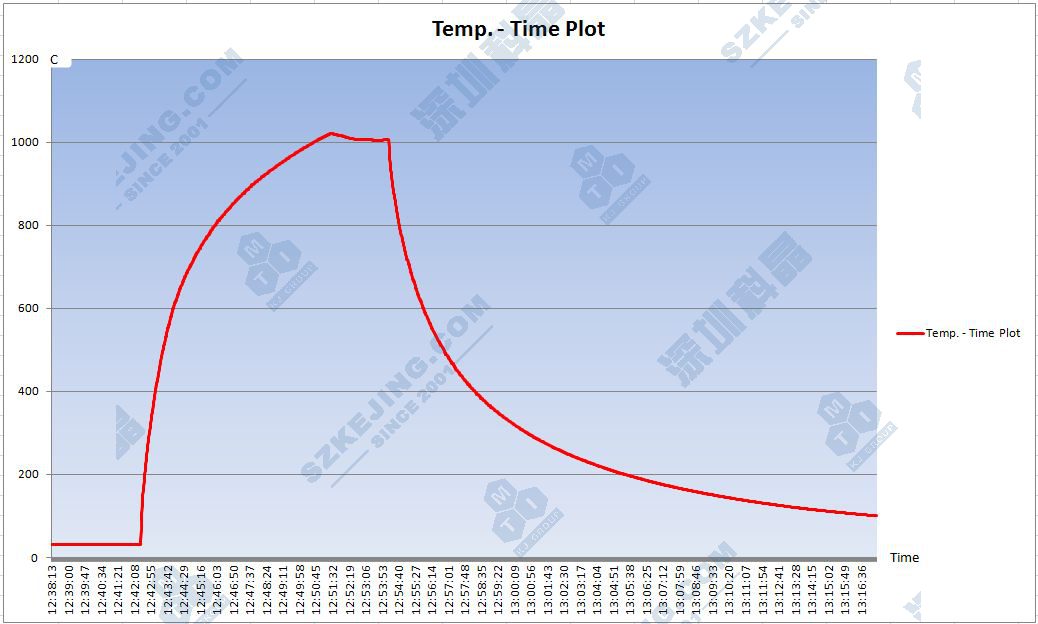

最大加熱速率和冷卻速率	可通過移動樣品到已預加熱的爐體中來得到最大的加熱速率，也可將樣品迅速移除高溫的爐體，來得到最大的降溫速率
最大加熱速率和冷卻速率	最大加熱速率: 最大降溫速率 10℃/sec (150℃ - 250℃); 10℃/sec (950℃ - 900℃); 7℃/sec (250℃ - 350℃); 7℃/sec (900℃ - 850℃); 4℃/sec (350℃ - 500℃); 4℃/sec (850℃ - 750℃); 3℃/sec (500℃ - 550℃); 2℃/sec (750℃ - 600℃); 2℃/sec (550℃ - 650℃); 1.5℃/sec (600℃ - 500℃); 1℃/sec (650℃ - 800℃); 1℃/sec (500℃ - 400℃); 0.5℃/sec (800℃ - 1000℃) 0.5℃/sec (400℃ - 300℃);

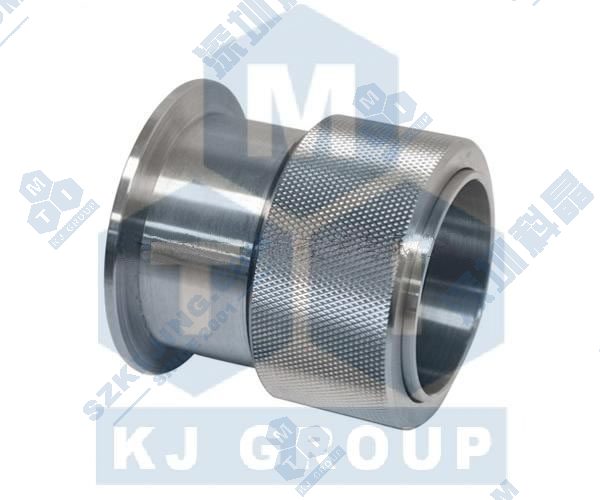

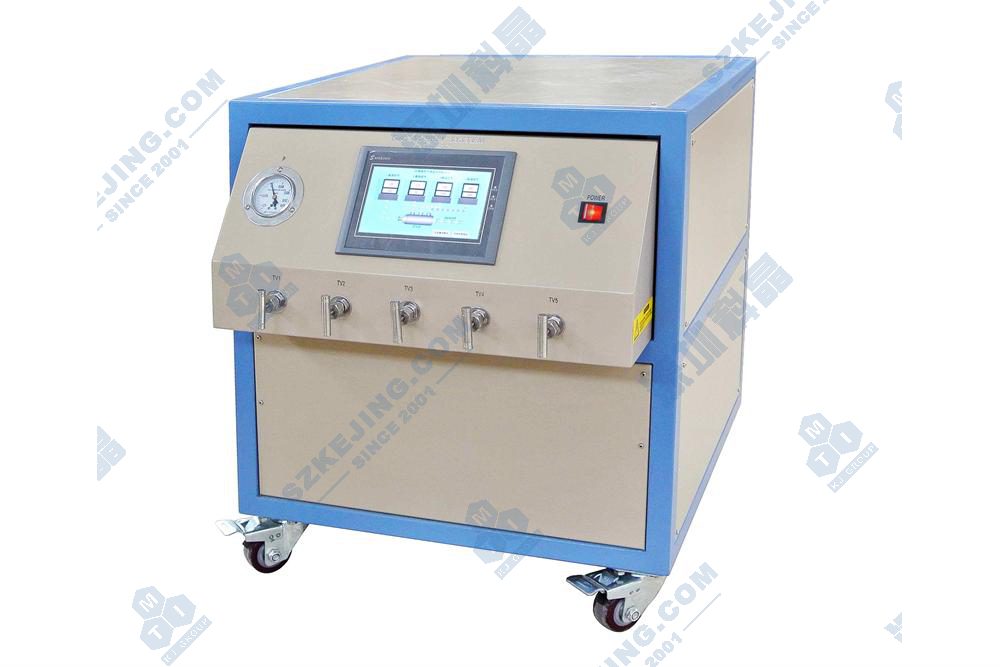

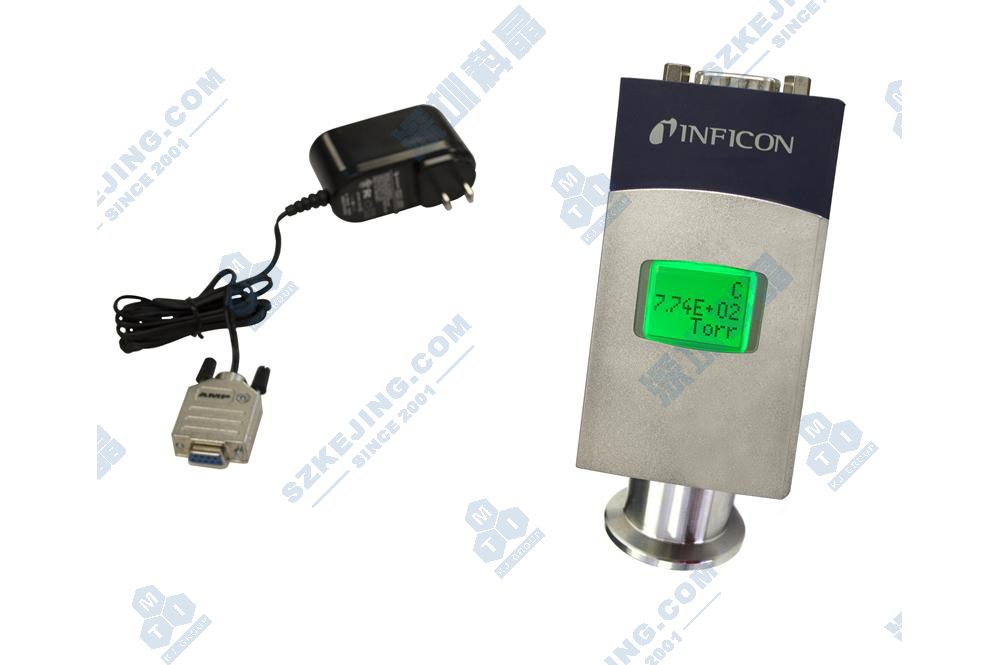

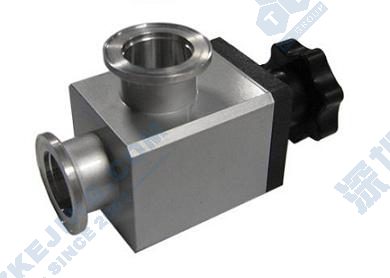

可選配件	● 可選購手動擋板閥 ● 防腐型數顯真空計 ● 快速連接法蘭，以方便于放置樣品 ● 多路質量流量計控制的混氣系統，用于CVD和DVD實驗

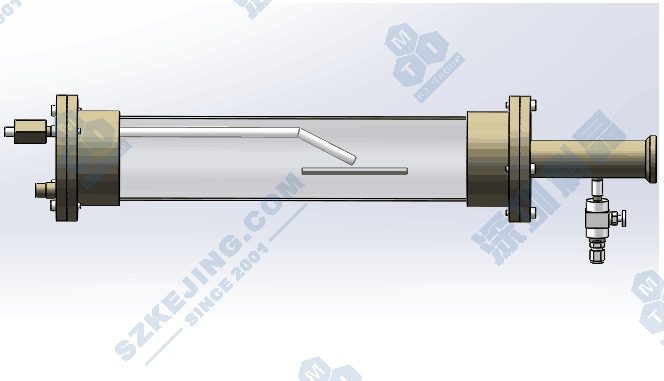

石英氣體噴嘴	可選配石英氣體噴嘴，將反應氣體與緩沖清洗氣體分開通入，可有效減少副反應發生，實現高端CVD工藝，如局部控制前體濃度化學氣相沉積工藝（ALC CVD）或單晶二維材料薄膜的生長工藝等。

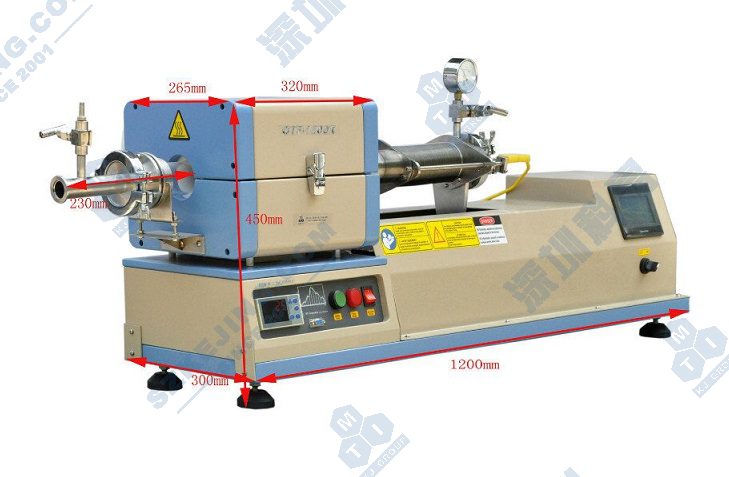

尺寸
應用	● 此款設備可用于多種實驗，以下列出了幾種實驗方法 RTE（快速熱蒸發）：蒸發料放在坩堝中，放入到爐體中心，基片放在樣品臺上，樣品臺與熱電偶相連接，然后將樣品臺移動到理想的位置（此位置溫度是實驗所需要的溫度） HPCVD（混合物理化學沉積）：與RTE相似，但需配混氣系統，對反應氣體混合并控制流量，同時也需設定蒸發料的位置（確定蒸發料的蒸發溫度）水平布里奇曼（Bridgman）法來長晶體：將樣品和籽晶放入到坩堝中，并將坩堝放入到爐體中心位置，然后設定坩堝移動速度，慢慢移動坩堝。
應用注意事項	● 爐管內氣壓不可高于0.02MPa ● 由于氣瓶內部氣壓較高，所以向爐管內通入氣體時，氣瓶上必須安裝減壓閥，建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全。 ● 當爐體溫度高于1000℃時，爐管內不可處于真空狀態，爐管內的氣壓需和大氣壓相當，保持在常壓狀態。 ● 進入爐管的氣體流量需小于200SCCM，以避免冷的大氣流對加熱石英管的沖擊。 ● 石英管的長時間使用溫度＜1100℃ ● 對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐管破裂，法蘭飛出等）
質量認證	所有電器元件（>24V）都通過UL?/?MET?/?CSA認證/ CE認證 ,若客戶出認證費用，本公司保證單臺設備通過德國TUV認證或CAS認證
保修期	一年保修，終身技術支持。特別提示： 1.耗材部分如加熱元件，石英管，樣品坩堝等不包含在內。 2.因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內。點擊查看售后服務承諾書。
免責聲明	本站產品介紹內容（包括產品圖片、產品描述、技術參數等）僅供參考。可能由于更新不及時和網站不可預知的BUG造成數據與實物的偏差。如果您對參數有異議，或者想了解產品詳細信息，請與本公司銷售人員聯系。本站提供的信息不構成任何要約或承諾，科晶公司會不定期完善和修改網站任何信息，恕不另行通知，請您見諒。
