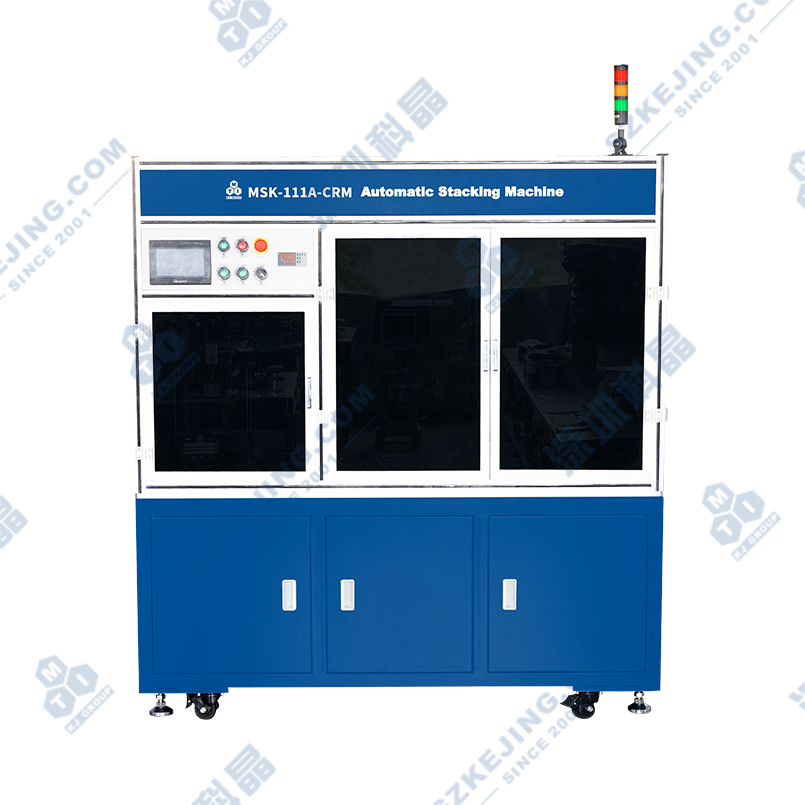

MSK-111A-CRM 自動疊片機

應用范圍：MSK-111A-CRM型自動疊片機，兼容疊片、貼膠、電芯緩存功能，其中疊片功能可疊普通鋰離子、金屬鋰、固態電池。片式電解質以及極片上料，成品電芯下料，整個過程全自動實現。設備包含缺料檢測、正負極片靜電消除、CCD糾偏及尺寸檢測、自動拋隔片、自動疊片、自動貼膠、電芯緩存、互鎖報警、真空系統等單元。疊片尺寸長50～160mm，寬40～100mm（出極耳方向，不含極耳尺寸），疊片精度≤±0.5mm(極片間相對位置尺寸)。標配4662疊片模具，其他規格模具可定制。

產品型號：MSK-111A-CRM

設備尺寸：1900 mm（L）×1050mm（W）×1900mm（H）

重量：約1000Kg

上架時間：2024-08-22

版本號：V1.0

A^-A⁺

產品簡述產品詳情產品視頻留言咨詢

MSK-111A-CRM型自動疊片機，兼容疊片、貼膠、電芯緩存功能，其中疊片功能可疊普通鋰離子、金屬鋰、固態電池。片式電解質以及極片上料，成品電芯下料，整個過程全自動實現。設備包含缺料檢測、正負極片靜電消除、CCD糾偏及尺寸檢測、自動拋隔片、自動疊片、自動貼膠、電芯緩存、互鎖報警、真空系統等單元。疊片尺寸長50～160mm，寬40～100mm（出極耳方向，不含極耳尺寸），疊片精度≤±0.5mm(極片間相對位置尺寸)。標配4662疊片模具，其他規格模具可定制。

功能特點

兼容普通鋰離子電池、金屬鋰離子電池和固態電池疊片，多種模式可快速切換；
使用CCD檢測極片尺寸和配合對位平臺糾正極片，疊片前隔離GN品和保證極片精準定位；
正負極片壓爪分開設計，避免交叉污染；
疊臺氣缸精密調壓，保障疊片過程中壓爪壓力恒定；
隔膜主動恒張力放卷,帶糾偏裝置，隔膜位置自動矯正；
正、負極片搬運機構獨立布置，可分別調節，采用柔軟吸嘴和塑料導柱，不產生金屬屑；
設有吸片抖動、重片檢測功能，最大化減少重片概率；
隔膜可自動裁斷，采用電阻發熱絲裁斷，斷面平整不拉絲；
設備具有自動貼膠功能，完成貼膠后電芯自動堆垛，自動化程度較高；
內置真空發生器，無需外接真空源；
程序寫有安全保護、動作互鎖、準確的報警以及操作提示；
PLC控制，HMI操作，方便易用。

技術參數
電源	單相AC220V±10%，頻率50Hz，功率6.5KW
氣源	0.4～0.8MPa壓縮空氣
真空源	壓力好于-50Kpa（設備自帶真空發生器）
疊片類型	卷式隔膜Z字形疊片或片式隔膜層疊
導輥幅寬	190mm
基材幅寬	Max.164mm
隔膜卷芯	3英寸
隔膜卷徑	Max.φ400mm
膠帶卷芯	φ72mm
膠帶卷徑	Max.φ150mm
膠帶幅寬	10mm
單片效率	約3.0S/片（純疊片動作節拍，不包含疊片準備時間）
疊片尺寸	L50～160mm，W40～100mm，T Max.20mm(W邊出極耳，不含極耳尺寸)
參考電芯	正極：L56mm x W43mm，負極： L58mm x W45mm（不含極耳尺寸）
電芯緩存	Max.150mm高
外形尺寸	1900 mm（L）×1050mm（W）×1900mm（H）
設備重量	約1000Kg
