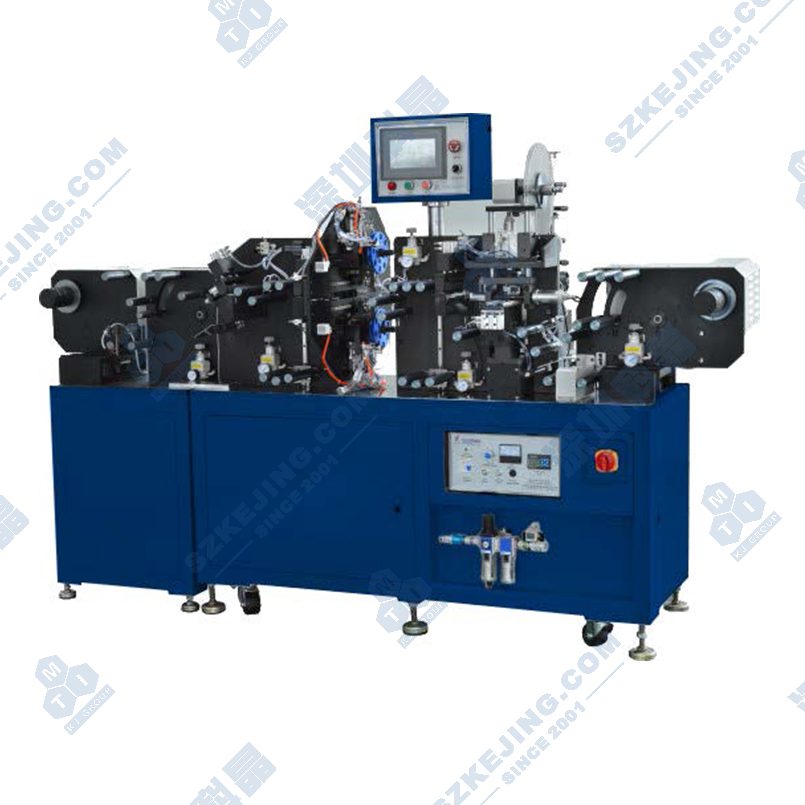

MSK-521-II 自動制片機

應用范圍：MSK-521-II自動制片機可實現對鋰離子電池卷料極片進行自動焊接極耳、貼膠布、裁片或成卷收卷的功能，可應用于圓柱型電池和方形鋁殼電池制片工藝。

產品型號：MSK-521-II

上架時間：2019-09-27

安裝尺寸：L2100×W1100×H1800mm

重量：約1t

版本號：V1.1

A^-A⁺

產品簡述產品詳情產品視頻留言咨詢

MSK-521-II自動制片機可實現對鋰離子電池卷料極片進行自動焊接極耳、貼膠布、裁片或成卷收卷的功能，可應用于圓柱型電池和方形鋁殼電池制片工藝。

功能特點

正負極片卷料上料，成品裁切為片料；
卷料放料后設計糾偏裝置，送料精度高；
選擇行業可靠超聲波焊接機，焊接速度、時間、壓力等參數可調；
設計不良極片標示識別功能，不良極片不焊接極片，設計極片漏焊檢測功能；
貼膠裝置可同時貼4道膠，也可選擇性開啟；
設計極片除塵裝置，根據設定長度與劃線位置進行極片裁切，精度高，毛刺小；
PLC控制，HMI操作，方便易用；

技術參數
電源	電壓?jiǎn)蜗?20VAC±10%，頻率50Hz/60Hz，功率4KW，小于4Ω接地
氣源	0.5-0.8MPa干燥氣
焊機功率	700W
焊接精度	0.02mm
焊接拉力	≥15N
焊接區域	覆箔量≥80%
焊頭壽命	正極100萬次，負極雙面焊頭15萬次（與極片材料與厚度有關）
極片張力	100-1500gf可調
貼膠數量	共四道膠，2處*正、反面
裁切毛刺	橫向毛刺≤10μm，縱向毛刺≤15μm，極片邊緣毛刺≤15μm
設備尺寸	L2100×W1100×H1800mm
重量	約1t

規格描述

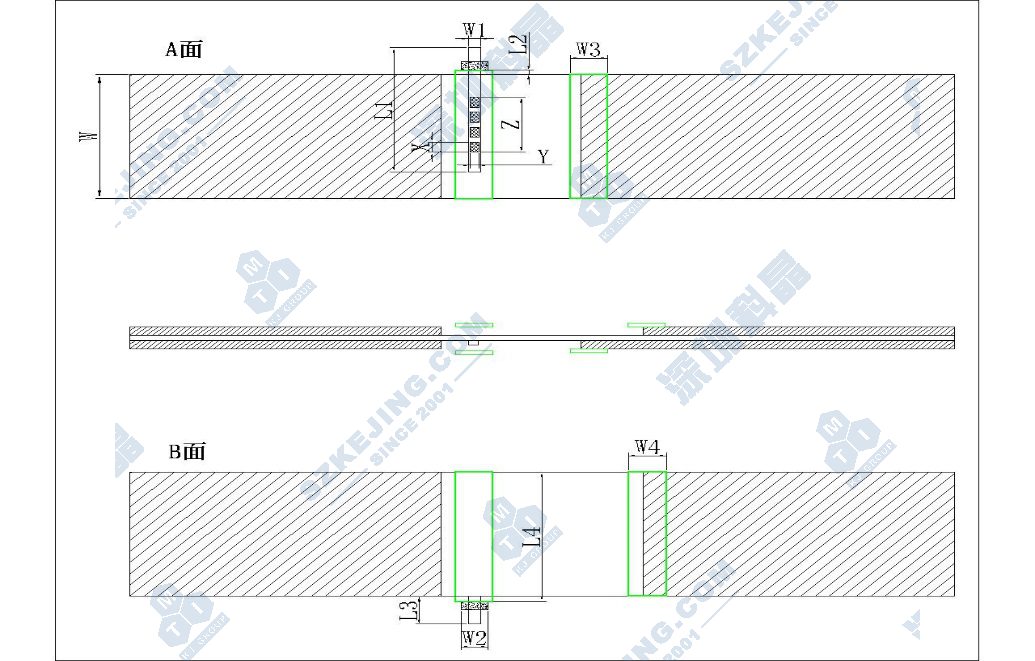

工藝尺寸表
參數	尺寸范圍	精度要求
極片寬度（W）	30-150	-
極耳寬度（W1)	3-8	±0.2
極片膠紙寬度（ W3.W4）	5-25	-
極耳長度（L1）	30-90	±2
極片邊緣外露貼膠（L2）	0.5-1	±0.2
正負極焊接區域（X×Y×Z）	3×4×25	-
極耳印膠寬度（W2）	5-14	±0.5
極耳外露長度（L3）	5-30	±0.3
極片膠紙長度(L4)	30-155	±0.25
極耳焊接焊接偏斜度	±1°	-
