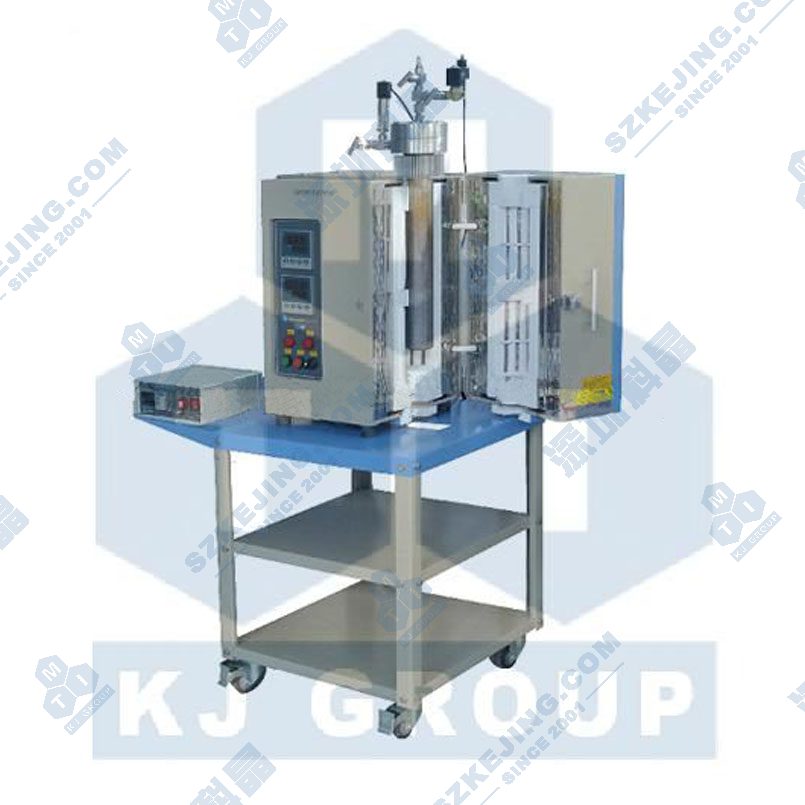

● 爐體設計為開啟式
● 采用雙層殼體結構，并帶有風冷系統，使得殼體表面溫度小于60℃
● 爐膛采用高純氧化鋁纖維，最大程度減少能量損失 鋁制散熱器安裝于殼體上，托住爐管，使得法蘭溫度<80°C
● 內爐膛表面涂有美國進口的高溫氧化鋁涂層可以提高設備的加熱效率，同時也可以延長儀器的使用壽命
● 所有電氣部件均為UL認證，并可通過TUV、CSA認證

● 工作溫度：隨氣壓而定，具體請參考下表
● 注意：為特殊爐管，溫度與壓力密切相關，數據僅供參考。請在購買前請與我公司銷售人員仔細溝通。
● 建議升溫速率：0-600℃ ≦10℃/min
                           600℃ - 900℃ ≦3℃/min
                           900℃ - 1100℃ ≦1℃/min
● 加熱長度：200mm
● 最大功率：2.5KW
● 電壓：AC 208 - 240V 單相, 50/60 Hz
● 加熱元件：摻鉬鐵鉻鋁合金（表面涂有氧化鋯涂層，可延長使用壽命）

特殊鎳基合金管
尺寸：70mm O.D * 35mm I.D * 526mm L
1/4”BSPP配件安裝在法蘭的末端，1/4”高壓不銹鋼內螺紋與配件連接。

注意：
請勿將樣品直接放入爐管內，可在本公司選購小型樣品舟來盛放樣品，避免樣品與管合金發生反應。

高溫高壓管屬于耗材，不在質保范圍內。

氧氣和惰性氣體，如N2、Ar和He。
注意:

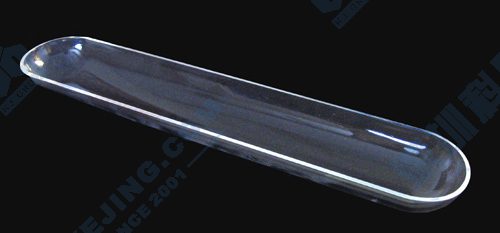

● 實驗時請用石英或氧化鋁舟來盛放樣品，切勿將樣品直接放在沒有坩堝的高溫高壓管內。如果您執意將樣品直接放在爐管內，這樣將會使高溫高壓管使用壽命將大大降低。

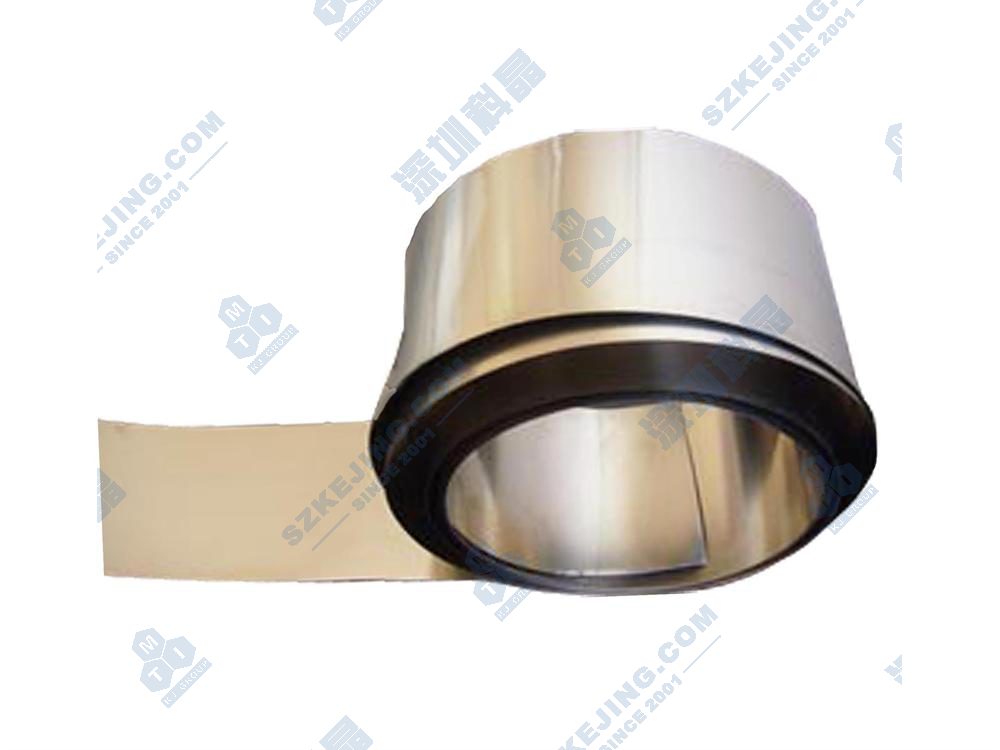

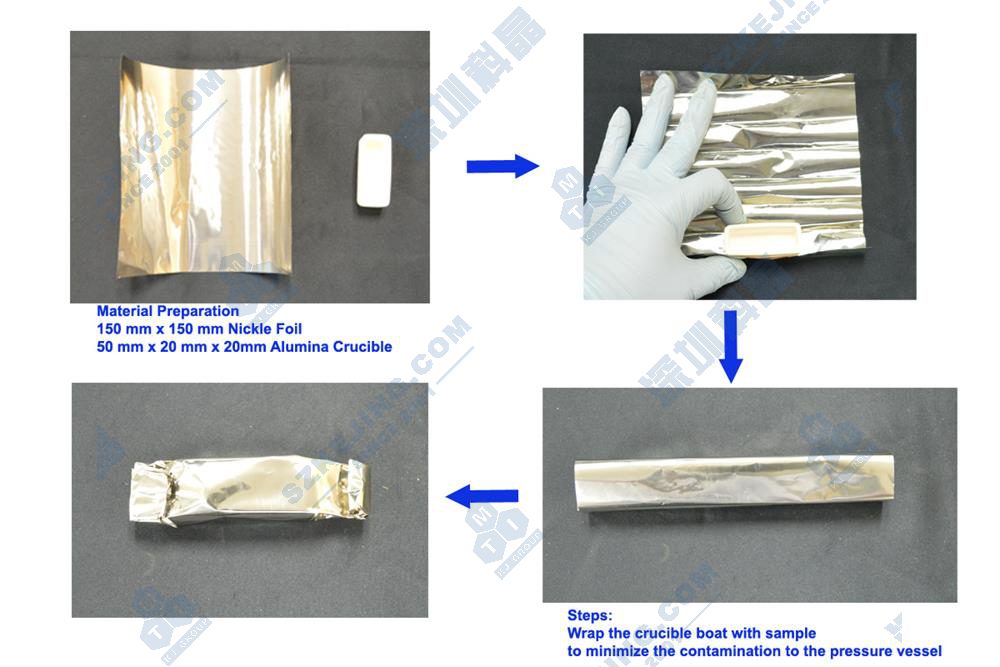

● 為了避免樣品污染，最好是用金箔或鎳箔將樣品包住后放入氧化鋁或石英舟中，再放入爐管中進行燒結

● 采用PID方式調節溫度，可設置30段升降溫程序
● 溫控儀表中帶有過熱和斷偶保護
● 控溫: +/-1℃
● 熱電偶型號：K型

● 一個壓力傳感器安裝在法蘭頂端，使得管內壓力值顯示在爐體前面板的儀表上，便于讀數。
● 高壓儀表上安裝有報警系統模塊，可人為設置一個高壓值和低壓值，當管內壓力超出此范圍時，報警燈將閃爍，報警器將鳴笛
● 注意：電磁閥所能承受的最大氣壓為15Mpa,若實驗要求爐管內的氣壓大于15MPa時，不可使用電磁閥（應將電磁閥右端的針閥關閉）

● 請在購買爐子前，準備一臺電腦。

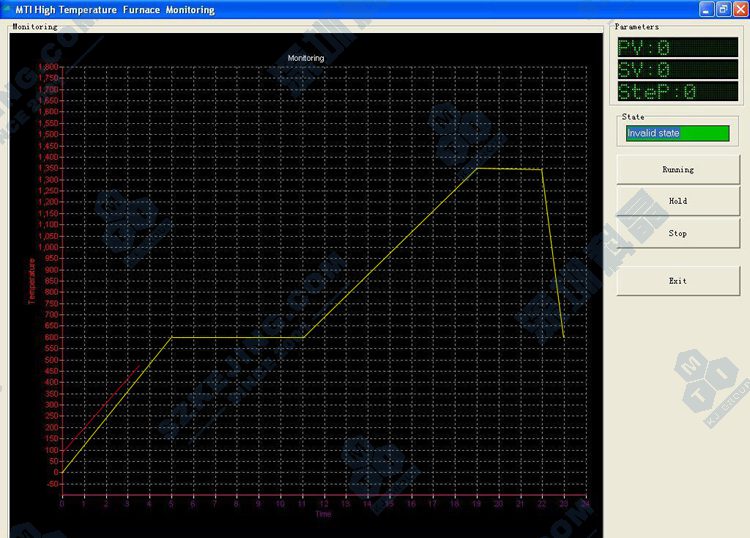

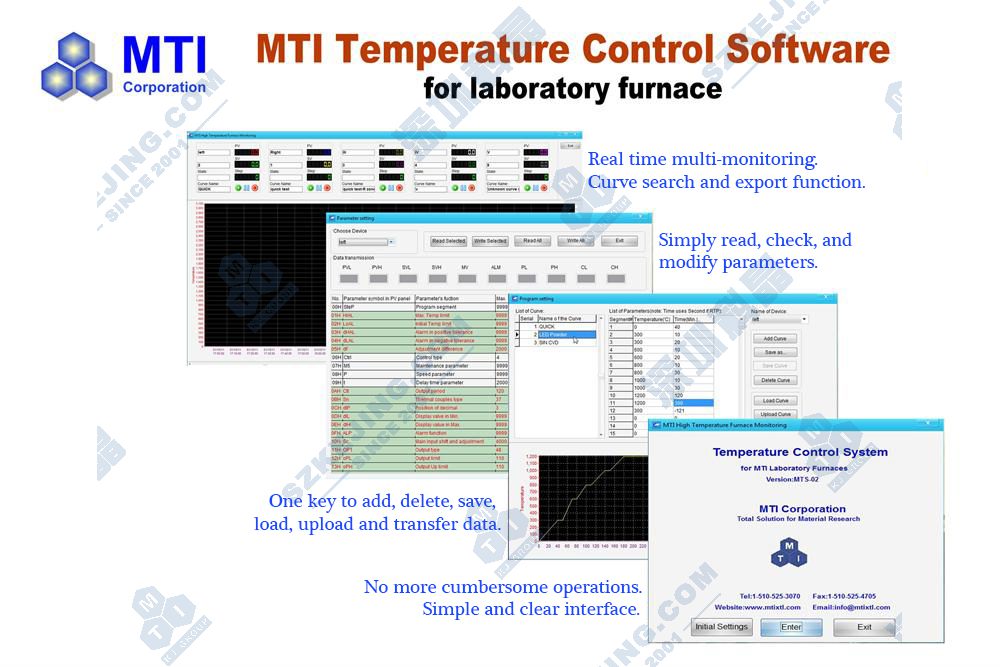

● 可選購MTS-02 控制軟件，可在電腦上顯示和設定壓力和溫度程序，以達到遠程控制。
● 請購買帶有PC控制的加熱爐，如有疑問請聯系我們的銷售人員。

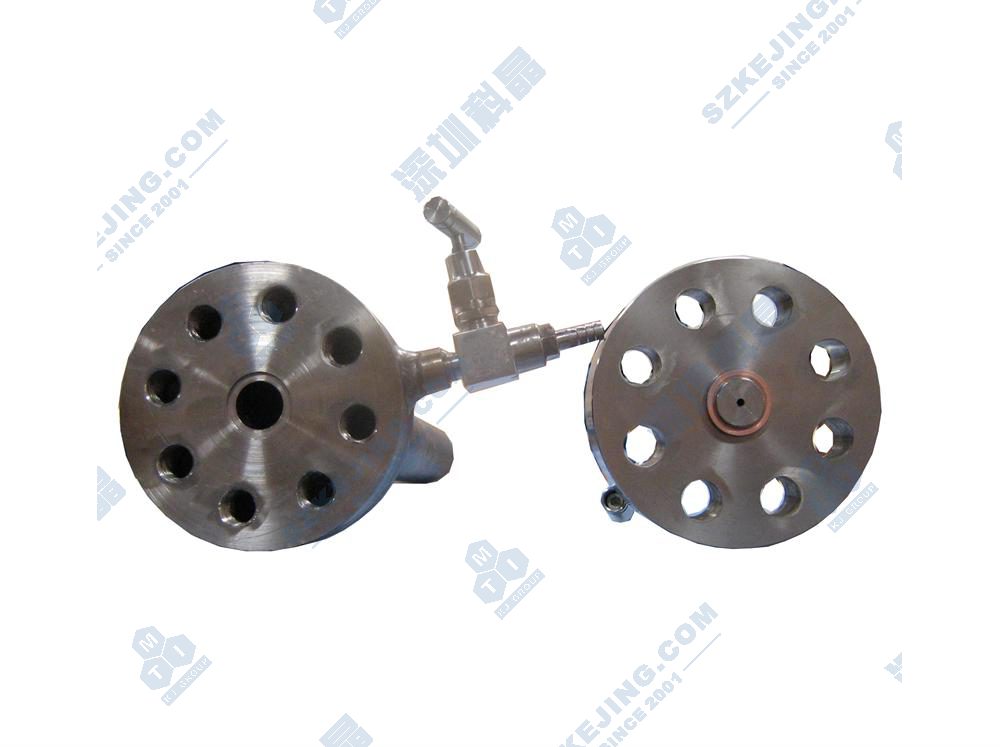

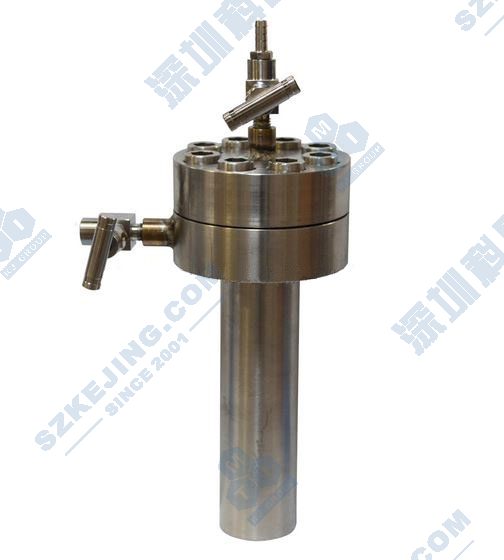

● CF法蘭結構圖如下(采用紫銅密封圈）
● 1/4NPS內螺紋接口安裝在爐管法蘭上，并在法蘭兩端各安裝一個高壓閥門，右端閥門配有壓力表。
● 在兩邊法蘭前端各安裝一個鋁散熱器，使法蘭保持在100℃以下。

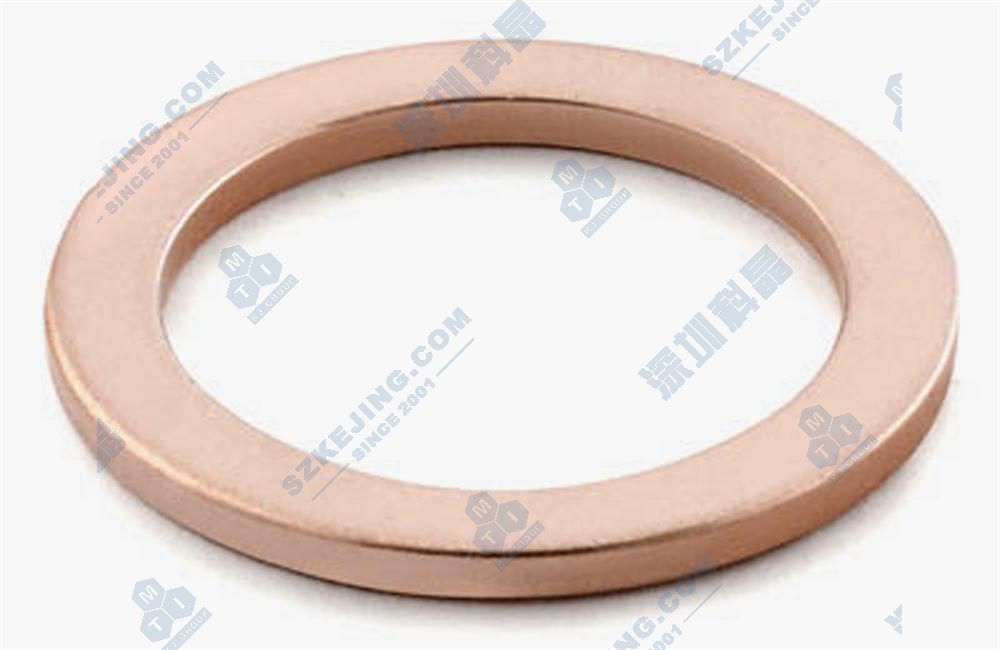

● 法蘭采用無氧銅密封圈密封，你可以點擊下圖來訂購額外的銅墊片。銅墊片尺寸:27.2mm O.D * 20mmI.D * 2mm厚度。

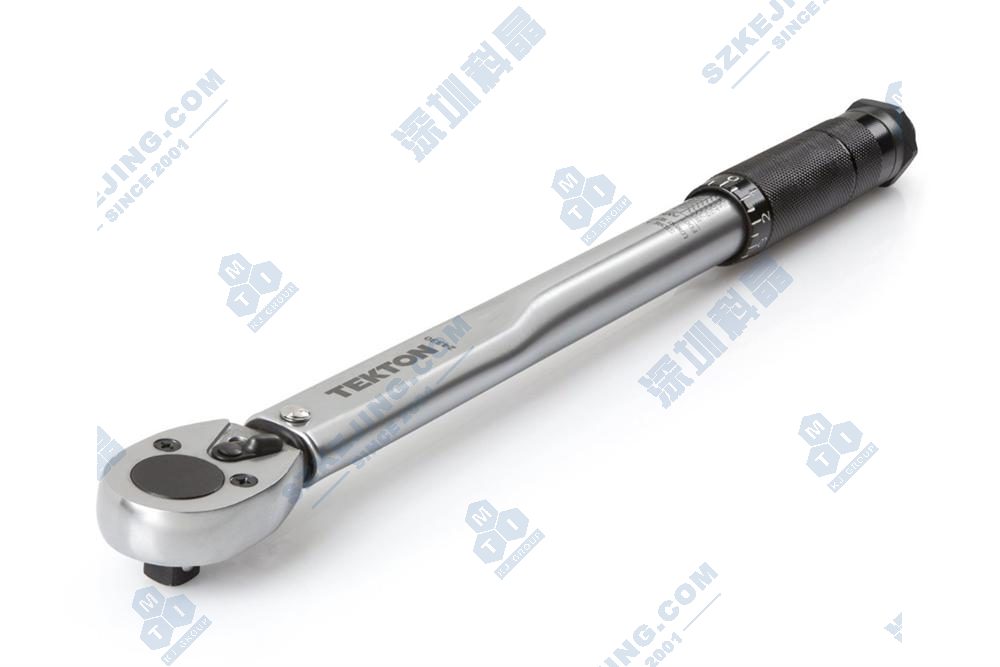

● 可在本公司選購扭矩扳手，以避免過度緊固法蘭。

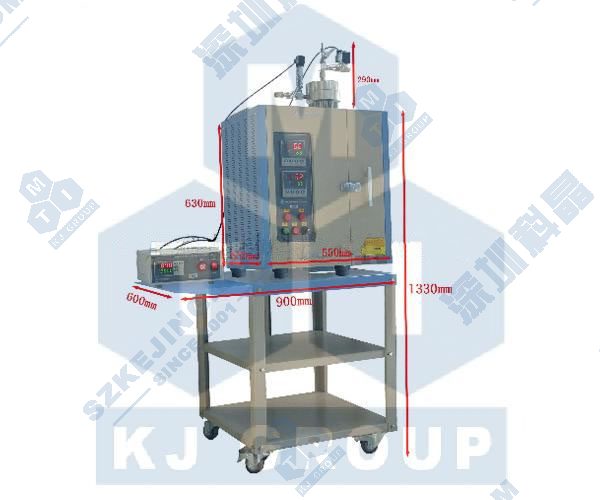

900L x 380W x 1620H mm

45Kg

● 此設備必須自配臺虎鉗等設備以便用于拆裝爐管。

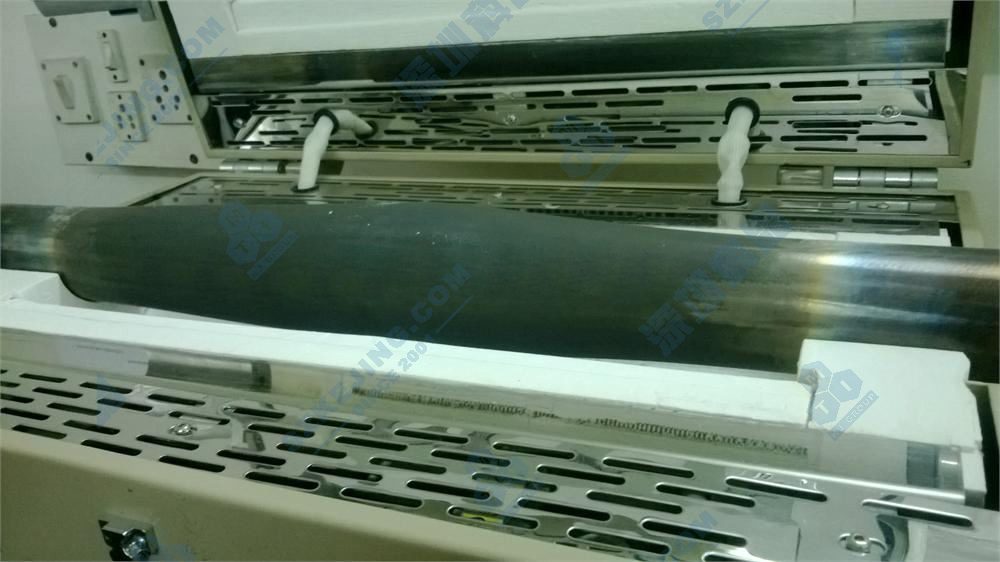

● 本公司的高溫高壓爐管都是采用鎳基高溫合金鋼制作，不僅可耐溫1100℃，而且延展性非常好。當實驗時誤操作使得鎳基合金管內的氣壓超過最大可承受值時（超過合金管的長期強度），合金管會發生蠕變，而不是脆性破壞，然后爐管上會慢慢出現一裂縫將氣體放出。這就意味著，即使在高溫環境下爐管內部壓力過大，也不會產生爆炸現象，而是先鼓起一個包，再產生裂縫，將氣體瀉出。所以用本公司高溫高壓爐進行高溫高壓實驗，是絕對安全的。下圖為本公司對鎳基合金管所做破壞試驗后的圖樣：

● 請仔細閱讀說明書，了解爐管材料的強度，實驗中隨著溫度升高，管內壓力增大，可能會超過最大壓力值，所以你需要在加熱前計算升溫過程中壓力的變化，并為升溫過程中設定一個安全的上限壓力值。

● 在頁巖油的應用中，或稱其為Hydroretorting，是一種由IGT開發的過程，可以將頁巖油和碳氫化合物的產量提高一倍。請點擊下劃線查看研究論文。
● 嚴禁使用使用易燃、有毒或腐蝕性氣體。如果您對需要使用的氣體有疑問，請務必聯系科晶工程師，以便了解所有的先決條件和預防措施。

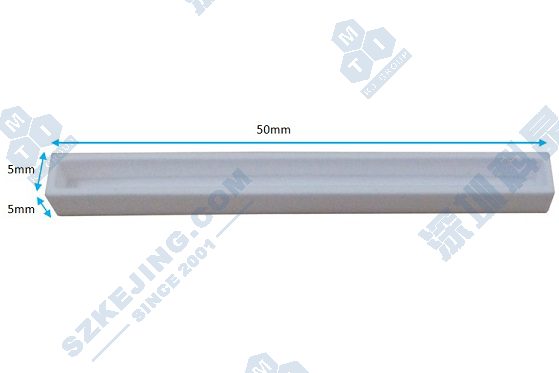

● 切勿將樣品直接放入爐管內，可在本公司選購小型剛玉舟（50*5*5mm)來盛放樣品，避免樣品與管合金發生反應。
● 不要過度擰緊法蘭螺絲，因為這可能會對法蘭或螺絲造成永久性損壞。請參閱有關安裝CF法蘭螺栓的適當扭矩的說明。我們建議您使用扭矩扳手來擰緊與法蘭的螺絲。

專利名稱：一種高溫高壓管式爐
專利編號：ZL-2011-2-0077158.0
